| 基本信息： | 品牌 | 型号 | 屏幕类型 | 其他名称 |

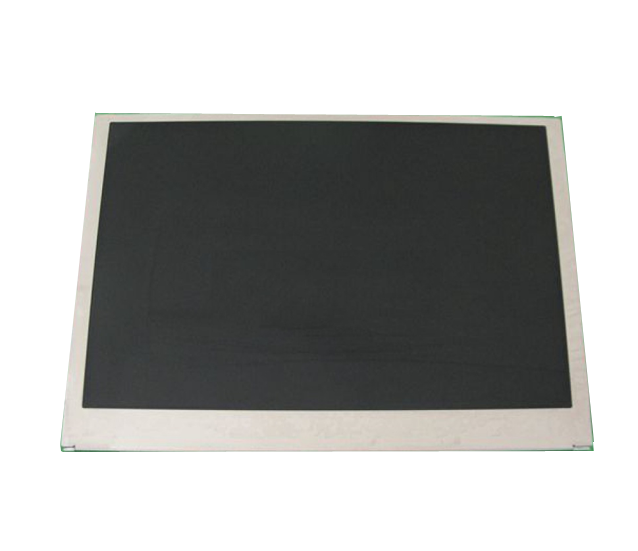

| 三菱（MITSUBISHI | AA050MG03--T1 |
a-Si TFT-LCD , 液晶模组 |
- | |
| 最大额定： | RoHS | 工作温度 | 存储温度 | 抗振能力 |
| RoHS | -20 ~ 70 °C | -30 ~ 80 °C | ||
| 适用于： | 工业 | |||
| 典型特征： | 广视角，风景模式，带触摸屏，高亮度，白光LED背光，宽屏，180°翻转显示 | |||
| 屏幕尺寸： | 5.0寸 | |||
| 像素特征： | 分辨率 | 像素配置 | 点间距（W*H） | 像素间距（W*H） |
| 800(RGB)×480 , WVGA | RGB垂直条状 | 0.045×0.135 mm | 0.135×0.135 mm | |
| 结构尺寸 : | 显示尺寸(W×H) | 可视尺寸(W×H) | 外观尺寸(W×H) | 外观厚度 |
| 108×64.8 mm | 110.0×66.8 mm | 118.5×84.7 mm | 5.1/6.3 (Typ./Max.) mm | |
| 外观特征： | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
| 平面矩形 | 15:9 (W : H) | 风景模式 | - | |
| 触摸屏： | 同时触点 | 控制器 | 接口 | 触摸技术 |
| 单点触摸 | 不含控制器 | - | 4线电阻触摸屏 | |
| 其他特征： | 表面防护 | 重量 | 表面处理 | |
| - | 199.0g (Typ.) | Clear，Hard coating (3H) | ||
三、三菱液晶模组AA050MG03--T1光学特征
| 基本信息： | 亮度（cd/m²） | 光学模式 | 对比度 |
| 700 (Typ.) | SWV，常黑显示，透射式 | 1000:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 最佳角度 | 响应速度 | |
| 85/85/85/85(Typ.)(CR≥10) | 全视角 | 12/12 (Typ.)(Tr/Td) (ms) | |
| 色彩性能： | 色域 | 颜色数量 | 白场色度 |
| 50% NTSC (CIE1931) | 16.7M (8-bit ) | Wx:0.313; Wy:0.329 | |
| 白场变动： | 1.30 (Max.)(5 points) | ||
| 显示性能 : | 3D技术 | 阳光下可视性 | 反射率 |
| - | 是 | - | |
四、三菱液晶模组AA050MG03--T1电子特征
| 刷新频率： | 60Hz |
| 翻转扫描： | 翻转 (180°) |
|
功率总耗 :
|
1.9W (Typ.) |
| 信号电气： | 电流输入 | 电压输入 | |||
| 140/280mA (Typ./Max.) | 3.3V (Typ.) | ||||
| 信号逻辑电压： | 0≤VIL≤0.8V; 2.0V≤VIH≤VCC | ||||
| 接口特征： | 位置 | 类型 | 信号类型 | ||
| - | FPC | CMOS (1 ch, 8-bit) | |||
| 信号接口： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 |
| 1pcs | 0.5mm | 45pins | |||
| 背光特征： | 类型 | 位置 | 形状 | 数量 | 寿命（小时） | 是否可换 |
| WLED | 侧入式光源 | 4串 | 4strings | - | No | |
| WLED电气： | 电流输入 | 电压输入 | 功耗 | |||
| 15/20mA (Typ./Max.) | 24.0/27.6V (Typ./Max.) | |||||
| 接口特征： | 位置 | 类型 | WLED驱动 | |||
| 包含在屏信号接口中 | 无 | |||||
