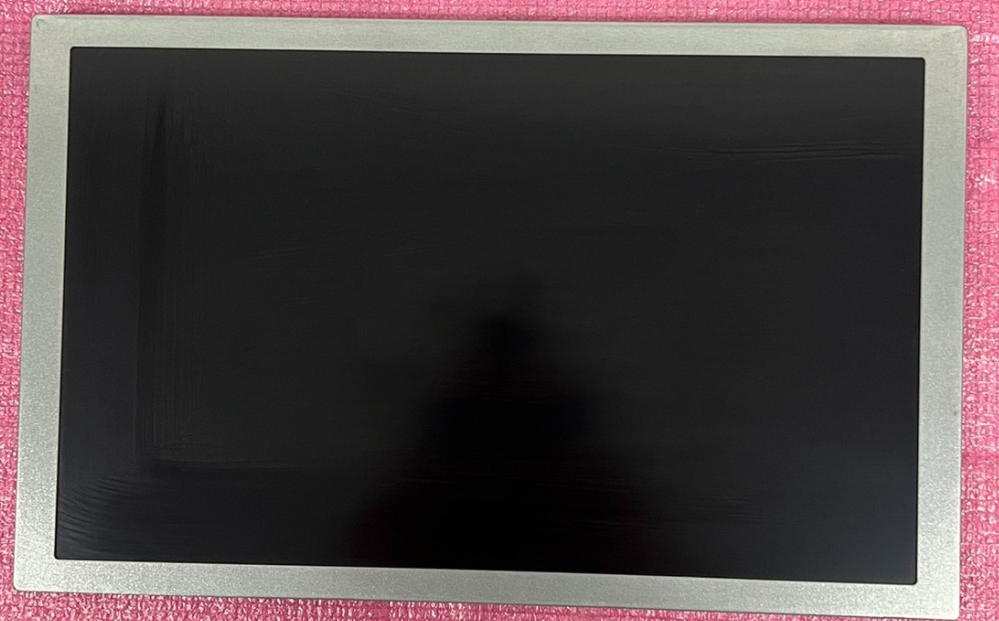

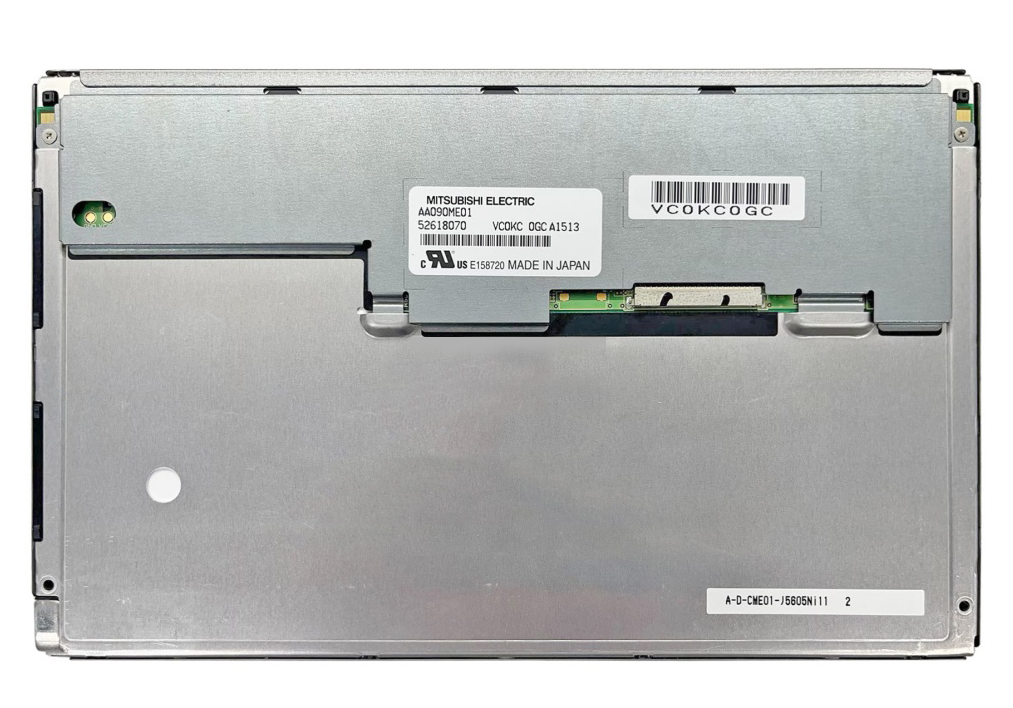

AA090ME01

Your location:Home > Products > Mitsubishi LCD screen > 9.0inch >
  • AA090ME01
  • AA090ME01
  • Model:AA090ME01
  • Brand:三菱 (Mitsubishi)
  • Size:9.0英寸
  • Resolution:800(RGB)×480 [WVGA]
  • Brightness:400 cd/m² (Typ.)
  • Perspective:85/85/85/85 (Typ.)(CR≥10)
  • Interface:LVDS
  • Operating temperature:-30 ~ 80 °C
  • Current production status:量产中
  • Technical Parameters
  • Product description
  • 一、三菱液晶模组AA090ME01应用特征
    基本信息: 品牌 型号 屏幕类型 其他名称
    三菱(MITSUBISHI AA090ME01

    a-Si TFT-LCD , 液晶模组

    -
    最大额定: RoHS 工作温度 存储温度 抗振能力
    RoHS -30 ~ 80°C -30 ~ 80 °C 1.0G (9.8 m/s²)
    适用于: 工业,医疗影像
    典型特征: 广色域,表面雾面,6/8位灰阶可选,广视角,风景模式,宽温,背光易换,白光LED背光,背光寿命大于10w小时,宽屏,180度翻转显示

    二、三菱液晶模组AA090ME01结构详情
    屏幕尺寸: 9.0寸
    像素特征: 分辨率 像素配置 点间距(W×H) 像素间距
    800(RGB)×480 , WVGA RGB垂直条状 0.082×0.246mm  0.246×0.246 mm (H×V)
    结构尺寸 : 显示尺寸(W×H) 可视尺寸(W×H) 外观尺寸(W×H) 外观厚度
    196.8×118.08mm  199.4×120.7mm  219×136.2mm 7.0/10 (Typ./Max.) mm
    外观特征: 物理形状 宽高比 风景肖像 外观样式
    平面矩形 15:9(W : H) 风景模式 -
    其他特征: 表面防护 重量 表面处理
    - 320g (Typ.) 雾面,Hard coating (3H)
    安装孔位: Side mounting holes (4-M2) on refth, right bezel


    三、三菱液晶模组AA090ME01光学特征

    基本信息: 亮度(cd/m²) 光学模式 对比度
    400 cd/m² (Typ.) SWV,常黑显示,透射式 900:1 (Typ.) (透射)
    可视角度(L/R/U/D) 最佳角度 响应速度
    85/85/85/85(Typ.)(CR≥10) 全视角 12/12 (Typ.)(Tr/Td) ms
    色彩性能: 色域 颜色数量 白场色度
    72% NTSC (CIE1931) 262K/16.7M (6-bit / 6-bit + Hi-FRC) Wx:0.313; Wy:0.329
    白场变动: 1.30 (Max.)(5 points)


    四、三菱液晶模组AA090ME01电子特征

    刷新频率: 60Hz
    翻转扫描: 翻转 (180°)
    功率总耗: 5.1W (Typ.)



    五、三菱液晶模组AA090ME01信号特征
    信号电气: 电流输入 电压输入
    250/410mA (Typ./Max.) 3.3V (Typ.)
    功耗 -
    接口特征: 位置 类型 信号类型
    - 端子 LVDS(1 ch, 6/8-bit)
    信号接口: 品牌 型号 数量 脚间距 脚数
    航空电子 FI-SE20P-HFE 1pcs 1.25mm 20pins


    六、三菱液晶模组AA090ME01背光特征
    背光特征: 类型 位置 形状 数量 寿命(小时) 是否可换
    WLED 侧入式光源(底部) 2串 7S2P 100K(Typ.) Replaceable
    WLED电气: 电流输入 电压输入
    90/100mA (Typ./Max.) 24/20.2V (Typ./Max.)
    功耗 4.32W(Typ.)
    接口特征: 位置 类型 WLED驱动
    - 端子
    接口详情: 型号 脚距 脚数 数量 脚定义
    SM06B-SHLS-TF(LF)(SN) 1.0mm 6pins 1pcs BLE-6PINS-NNCAAC
