| 基本信息： | 品牌 | 型号 | 屏幕类型 | 其他名称 |

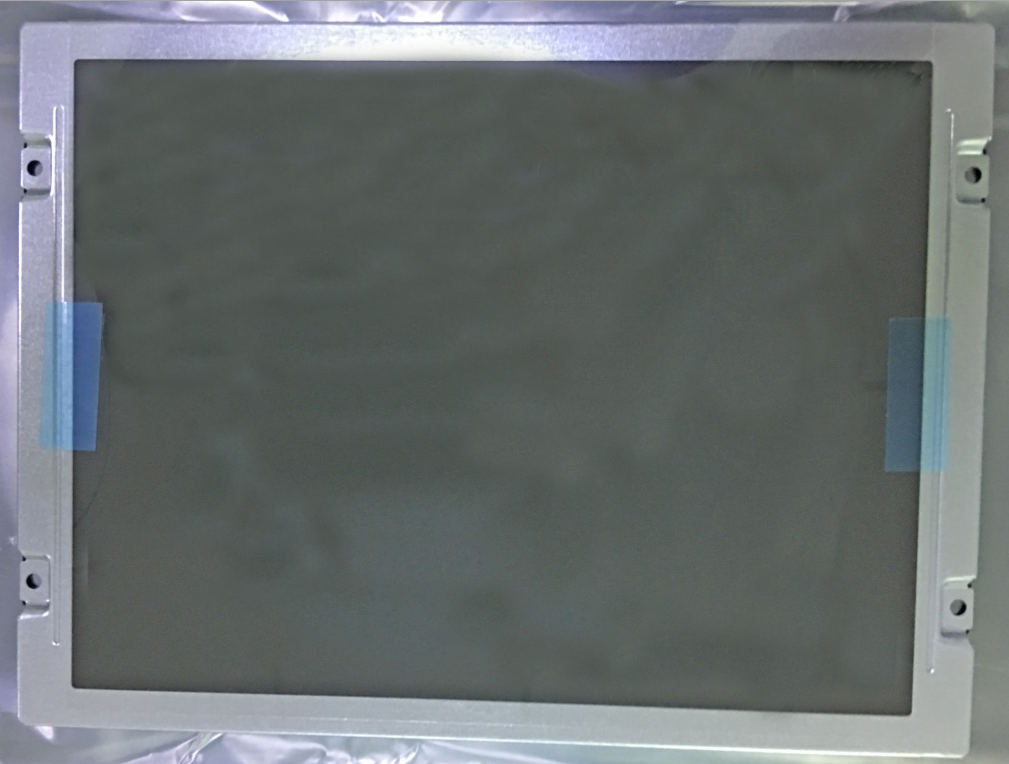

| 三菱（MITSUBISHI | AA084VM01 |
a-Si TFT-LCD , 液晶模组 |
- | |
| 最大额定： | RoHS | 工作温度 | 存储温度 | 抗振能力 |
| RoHS | -30 ~ 80°C | -30 ~ 80 °C | ||
| 适用于： | 工业 | |||
| 典型特征： | 6/8位灰阶可选，风景模式，宽温，白光LED背光，半透射半反射式 | |||
| 屏幕尺寸： | 8.4寸 | |||
| 像素特征： | 分辨率 | 像素配置 | 点间距(W×H) | 像素间距 |
| 640(RGB)×480 , VGA | RGB垂直条状 | 0.089×0.267mm | 0.267×0.267 mm (H×V) | |
| 结构尺寸 : | 显示尺寸(W×H) | 可视尺寸(W×H) | 外观尺寸(W×H) | 外观厚度 |
| 170.88×128.16 mm | 174.9×132.2mm | 199.5×149mm | 9.7 mm | |
| 外观特征： | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
| 平面矩形 | 4:3(W : H) | 风景模式 | - | |
| 其他特征： | 表面防护 | 重量 | 表面处理 | |
| - | 340g (Typ.) | Clear，Hard coating (3H) | ||
三、三菱液晶模组AA084VM01光学特征
| 基本信息： | 亮度（cd/m²） | 光学模式 | 对比度 |
| 400 cd/m² (Typ.) | TN，常白显示，透反射式 | 130:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 最佳角度 | 响应速度 | |
| 50/35/25/50 (Typ.)(CR≥10) | 6 o'clock | 4/16 (Typ.)(Tr/Td) (ms) | |
| 色彩性能： | 色域 | 颜色数量 | 白场色度 |
| 38% NTSC (CIE1931) | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | Wx:0.313; Wy:0.329 | |
| 白场变动： | 1.30 (Max.)(5 points) | ||
| 显示性能： | 室外可视 | 是 | |
四、三菱液晶模组AA084VM01电子特征
| 刷新频率： | 60Hz |
| 信号电气： | 电流输入 | 电压输入 | |||
| 280/360mA (Typ./Max.) | 3.3V (Typ.) | ||||
| 接口特征： | 位置 | 类型 | 信号类型 | ||
| - | 端子 | LVDS (1 ch, 6/8-bit) | |||
| 信号接口： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 |
| I-PEX | 20186-020E-11F | 1pcs | 1.25mm | 20pins | |
| 背光特征： | 类型 | 位置 | 形状 | 数量 | 寿命（小时） | 是否可换 |
| WLED | 侧入式光源 | - | - | 100K(Typ.) | -- | |
| WLED电气： | 电流输入 | 电压输入 | ||||
| 250/300mA (Typ./Max.) | 12.0±1.2V | |||||
| 接口特征： | 位置 | 类型 | WLED驱动 | |||
| 端子 | 含LED驱动器 | |||||
| 接口详情： | 型号 | 脚距 | 脚数 | 数量 | 脚定义 | |
| FI-S6P-HFE | 1.25mm | 6pins | 1 pcs | |||
