5.7寸奇美液晶屏
您现在的位置:首页 > 工业液晶屏 > 奇美液晶屏 > 5.7寸 >
  • LSA40AT9001
  • LSA40AT9001

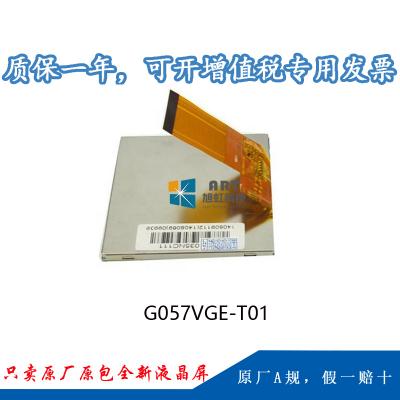

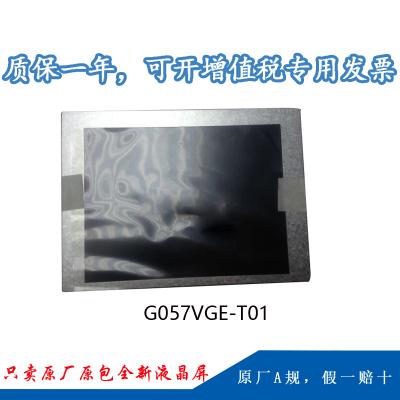

  • 型号:G057VGE-T01
  • 品牌:奇美(CHIMEI)
  • 尺寸:5.7英寸
  • 分辨率:640(RGB)×480   [VGA]
  • 亮度:450cd/m²(Typ.)
  • 视角:80/80/70/70 (Typ.)(CR≥10)
  • 接口:TTL
  • 工作温度:-30 ~ 85 °C
  • 当前生产状态:量产中
技术参数
1、我公司G057VGE-T01为群创(奇美)光电原厂原装全新液晶屏A规液晶屏;质量符合群创(奇美)光电原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,


一、奇美5.7寸液晶模组G057VGE-T01应用特征



基本信息 :

制造商

奇美

面板型号

G057VGE-T01

面板尺寸

5.7"

面板应用

工业

面板类型

a-Si TFT-LCD , 液晶模组



工作环境 :

工作温度

-30 ~ 85 °C

存储温度

-30 ~ 85 °C

RoHS状态

RoHS

耐振动性

1.5G (14.7 m/s²)

典型特征 :

表面雾面,白光LED背光,广视角,风景模式,宽温,背光寿命大于5万小时,上/下/左/右翻转显示



二、奇美5.7寸液晶模组G057VGE-T01结构详情

像素特征 :

像素数量

640(RGB)×480 ,VGA

点间距

0.060×0.180mm (H×V)

像素布局

RGB垂直条状

像素间距

0.180×0.180 mm (H×V)

结构尺寸 :

显示区域

115.2×86.4 mm (H×V)

可视区域

118.2×89.4 mm (H×V)

外观尺寸

144×104.6 mm (H×V)

外观厚度

12.3±0.5 mm

外观特征 :

外观形状

平面矩形

风景肖像

风景模式

宽高比

4:3 (H:V)

外观形状

--

安装孔位 :

Side mounting holes (4-Φ2.6); Rear mounting holes (4-Φ2.6)

其它特征 :

重量

155/170g (Typ./Max.)

表面处理

雾面 (Haze 25%)



三、奇美5.7寸液晶模组G057VGE-T01 光学详情



基本信息 :

面板亮度

450 cd/m² (Typ.)

对比度

800:1 (Typ.) (透射)

可视角度

80/80/70/70 (Typ.)(CR≥10)

光学模式

TN,常白显示,透射式

最佳视角

6 o'clock

反应时间

15/35(Typ.)(Tr/Td) (ms)

色彩性能 :

白色色度

Wx:0.313; Wy:0.329

显示颜色

26.2K (6-bit)

色域

54% NTSC (CIE1931)

亮度变动

1.25/1.40 (Typ./Max.)(5 points)



四、奇美5.7寸液晶模组G057VGE-T01 电子详情

工作频率:

60Hz

翻转扫描 :

翻转 (水平/垂直)

功率消耗 :

3.5W (Typ.)



五、奇美5.7寸液晶模组G057VGE-T01 背光详情

背光特征 :

灯管类型

WLED

是否可换

-

灯管寿命

50K(Min.) (Hours)

数量

-

灯管形状

-

位置

侧入式光源

灯管电气 :

电压输入

12.0±1.2V

电流输入

0.26±0.03A

功耗

2.45W (Typ.)

接口特征 :

类型

端子

灯管驱动

含LED驱动器



六、奇美5.7寸液晶模组G057VGE-T01信号详情

信号系统 :

TTL (1 ch, 6-bit)

信号电气 :

电压输入

3.3V (Typ.)

电流输入

140/190mA (Typ./Max.)

功耗

0.53W (Typ.)

接口特征 :

类型

端子

端子详情 :

脚间距

脚数

数量

接口定义

0.5 mm

33 pins

1 pcs

DRGB-33P1C6B-020A



七、奇美5.7寸液晶模组G057VGE-T01包装详情

包装箱:

数量

重量

尺寸 (L×W×H)

60 pcs / 箱

11.65 Kgs

500×400×330 mm
