7.0寸奇美液晶屏
您现在的位置:首页 > 工业液晶屏 > 奇美液晶屏 > 7.0寸 >
  • LSA40AT9001
  • LSA40AT9001

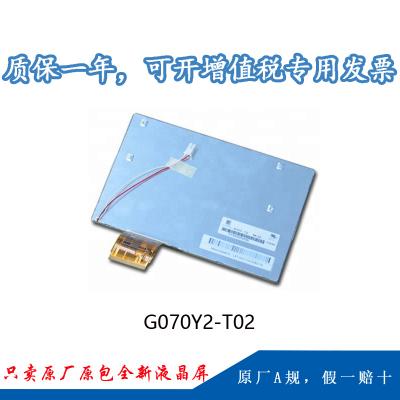

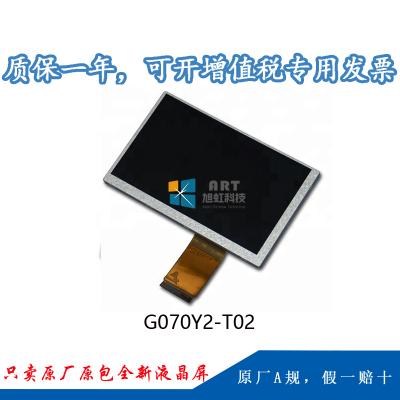

  • 型号:G070Y2-T02
  • 品牌:奇美(CHIMEI)
  • 尺寸:7.0英寸
  • 分辨率:800(RGB)×480 , WVGA
  • 亮度:500 cd/m² (Typ.)
  • 视角:70/70/60/60 (Typ.)(CR≥10)
  • 接口:TTL
  • 工作温度:-30 ~ 85 °C
  • 当前生产状态:量产中
技术参数
1、我公司G070Y2-T02 为群创(奇美)光电原厂原装全新液晶屏A规液晶屏;质量符合群创(奇美)光电原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,



一、奇美7寸液晶模组G070Y2-T02 应用特征



基本信息 :

制造商

奇美

面板型号

G070Y2-T02

面板尺寸

7.0

面板应用

车载显示,工业

面板类型

a-Si TFT-LCD , 液晶模组



工作环境 :

工作温度

-30 ~ 85 °C

存储温度

-40 ~ 95 °C

RoHS状态

RoHS

耐振动性

3.0G (29.4 m/s²)

典型特征 :

广色域,表面雾面,6/8位灰阶可选,风景模式,宽温,白光LED背光,背光寿命大于5万小时,宽屏,上/下/左/右翻转显示



二、奇美7寸液晶模组G070Y2-T02结构详情

像素特征 :

像素数量

800(RGB)×480 ,WVGA

点间距

0.0635×0.1905 mm (H×V)

像素布局

RGB垂直条状

像素间距

0.1905×0.1905 mm (H×V)

结构尺寸 :

显示区域

152.4×91.44 mm (H×V)

可视区域

154.6×93.64 mm (H×V)

外观尺寸

165×104 mm (H×V)

外观厚度

6.33±0.5 mm

外观特征 :

外观形状

平面矩形

风景肖像

风景模式

宽高比

15:9 (H:V)

外观形状

--

安装孔位 :

Without

其它特征 :

重量

132±15g

表面处理

雾面,Hard coating (3H)



三、奇美7寸液晶模组G070Y2-T02光学详情



基本信息 :

面板亮度

500 cd/m² (Typ.)

对比度

600:1 (Typ.) (透射)

可视角度

70/70/60/60 (Typ.)(CR≥10)

光学模式

TN,常白显示,透射式

最佳视角

--

反应时间

5/11(Typ.)(Tr/Td) (ms)

色彩性能 :

白色色度

Wx:0.313; Wy:0.329

显示颜色

262K/16.2M (6-bit / 6-bit + FRC)

色域

72% NTSC (CIE1931)

亮度变动

1.25/1.40 (Typ./Max.)(5 points)



四、奇美7寸液晶模组G070Y2-T02 电子详情

工作频率 :

60Hz

翻转扫描 :

翻转 (水平/垂直)

功率消耗 :

3.45W (Typ.)

时序控制 (T-CON) :

Embedded T-CON



五、奇美7寸液晶模组G070Y2-T02背光详情

背光特征 :

灯管类型

WLED

是否可换

-

灯管寿命

50K(Typ.) (Hours)

数量

7S2P

灯管形状

陈列

位置

侧入式光源(底部)

灯管电气 :

电压输入

18.9/28.0/31.5V (Min./Typ./Max.)

电流输入

110mA (Typ.)

功耗

3.08W (Typ.)

接口特征 :

类型

端子

灯管驱动

接口详情:

脚数

数量

接口定义

2pins

1pcs

BLE-2PINS-AC



六、奇美7寸液晶模组G070Y2-T02信号详情

信号系统 :

TTL (1 ch, 6/8-bit)

信号电气 :

电压输入

3.3/10/19/-6.8V (Typ.)(VCC/AVDD/VGH/VGL)

电流输入

3.3/10/19/-6.8V (Typ.)(VCC/AVDD/VGH/VGL)

信号逻辑电压

0≤VIL≤0.2VCC; 0.8VCC≤VIH≤VCC

接口特征 :

类型

FPC

端子详情 :

品牌

型号

脚间距

脚数

数量

接口定义

航空电子



0.5 mm

60pins

1 pcs





七、奇美7寸液晶模组G070Y2-T02 包装详情

包装箱:

数量

重量

尺寸 (L×W×H)

34 pcs / 箱

--

465×362×314 mm
